Mikrotaster für Maus STM1

. Hallo Michael

Es gibt mehrere Anbieter von Laser-Upgrades für die ST-Maus. Dabei wird die ganze Platine ersetzt. Frag doch mal nach, wo die ihre Mikrotaster her haben.

Tschüß

Mathy

Bin gerade irritiert. Eine Atari-betreffende Suchanfrage, bei der nicht @andymanone fragt "wieviele brauchst du?"!! 😮

MichaG schrieb: Bin gerade irritiert. Eine Atari-betreffende Suchanfrage, bei der nicht @andymanone fragt "wieviele brauchst du?"!! 😮

Ich habe leider nur komplette ST-Mäuse hier 😉 , sonst hätte ich mich schon gemeldet 😁 .

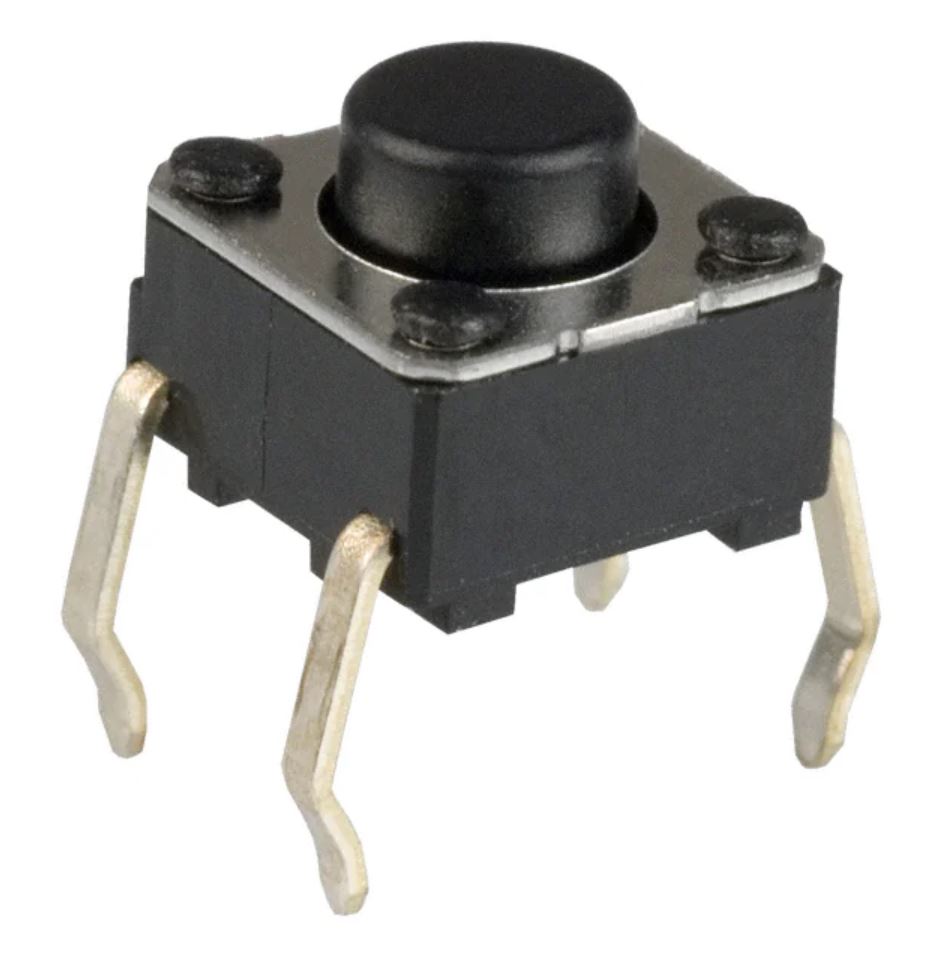

@mp-one: Such doch mal nach diesem hier: OMRON B3F-1020

Das sollte der Passende sein.

BG, andY

Gab es nicht ST-Mäuse mit unterschiedlichen Innenleben?

Ich müsste noch eine Platine, die ich wegen Laser- Umbau übrig habe, irgendwo rumliegen haben...

Es wurden für das Atari PC System und für den ST unterschiedliche Mäuse entwickelt, die sich aber äußerlich bis auf kleine Details der Unterseite glichen und auch zueinander kompatibel waren. Die eine hatte zB. eine Runde (drehend zu öffnende) Abdeckung unter der "Kugelhöhle", die Andere eine halbrunde und war schiebend zu öffnen. Vermutlich wegen eines Engpasses für die Lieferbaren ST Mäuse wurden einigen Serien auch Mäuse aus der PC Mausproduktion beigefügt, wodurch es dann eigentlich 2 Maustypen bei den ST gab. Weil die Mäuse sehr wartungsintensiv und auch anfällig auf Defekte - meine Erfahrung - waren, gingen bei mir mehrere beider Bauarten durch die Hände.. Ob die eigentliche ST Maus jetzt die mit größeren Mikrotaster - Gehäuse in der Draufsicht 12 oder 14 mm im Quadrat - waren oder die kleineren ähnlich dem dargestellten Bild, kann ich jetzt auch nicht mehr sagen, Am besten ist, mp-one stellt mal ein Foto des Mausinneren ein, zu dem er die Taster benötigt.

Edit: Der Omron Taster könnte 6mm im Quadrat (Draufsicht) sein - ich bin mir nicht sicher ob das wirklich der passende ist!

Burkhard schrieb: Edit: Der Omron Taster könnte 6mm im Quadrat (Draufsicht) sein - ich bin mir nicht sicher ob das wirklich der passende ist!

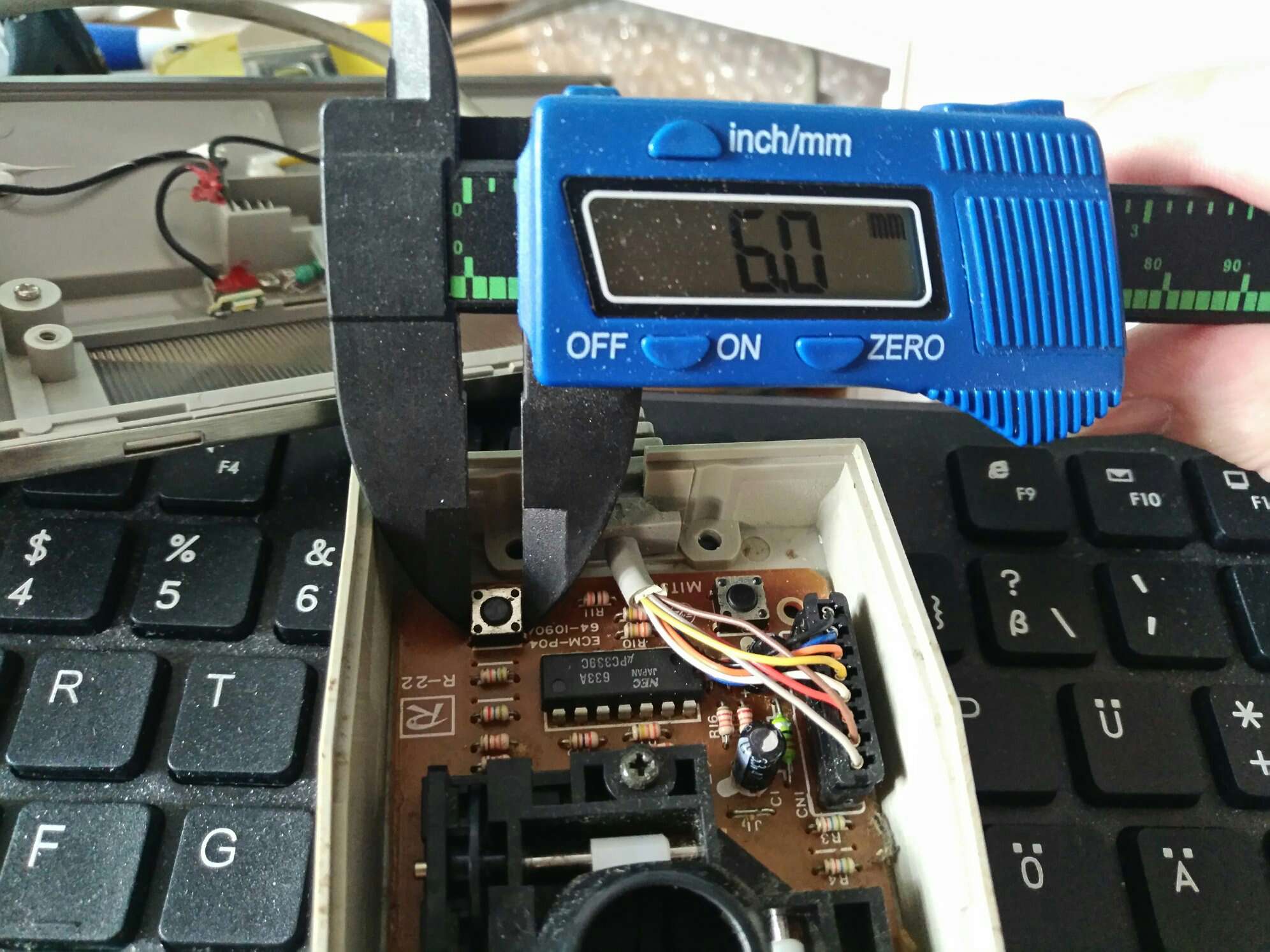

Die Omron sind 6mm x 6mm, die passen, ich habe selber in meiner STM1 nachgeschaut.

Gtx., andY

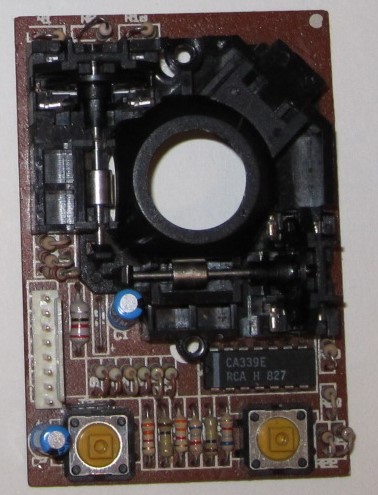

Ich habe die Version mit den gelben Schaltern:

Tigerduck schrieb: Ich habe die Version mit den gelben Schaltern:

Gelbe Schalter.jpg

Ahh okay, hast Du die mal gemessen? Haben die größere Abmaße?

Meine STM1´s (und ich habe mehrere), haben alle die silber-schwarzen 6mmx6mm Omron Taster...

Gtx., andY

Tigerduck schrieb: Ich habe die Version mit den gelben Schaltern:

Gelbe Schalter.jpg

Ja - die hatte ich auch in meinem Anfängen als erste ST Maus beigefügt gehabt. Und da sie weniger wartungsintensiv war wie die andere Bauform (wurde nicht so schnell innen dreckig) hatte ich die auch am liebsten ... Das ist die mit den größeren Schatern - wie ich wo. schon ausführte! Aber das fällt doch auch schoun auf dem Foto auf, da die komplette Platine abgebildet ist!

andymanone schrieb:

Tigerduck schrieb: Ich habe die Version mit den gelben Schaltern:

Gelbe Schalter.jpg

Ahh okay, hast Du die mal gemessen? Haben die größere Abmaße?

Meine STM1´s (und ich habe mehrere), haben alle die silber-schwarzen 6mmx6mm Omron Taster...

Gtx., andY

Ich find' die Platine leider grad' nicht zum Nachmessen, warum räumt eigentlich niemand meine Sachen auf???

. Hallo Tigerente

Tigerduck schrieb: ... warum räumt eigentlich niemand meine Sachen auf???

Komisch, diese Frage stelle Ich mich auch immer.

Tschüß

Mathy

Mathy schrieb: . Hallo Tigerente

Tigerduck schrieb: ... warum räumt eigentlich niemand meine Sachen auf???

Komisch, diese Frage stelle Ich mich auch immer.

Tschüß

Mathy

Bei mir funktioniert das erstaunlicherweise immer so:

Ich muss GEZIELT etwas völlig Anderes suchen und DANN, finde ich zu 99,9% das eigentliche Objekt der ursprünglichen Suche 😮 😎 😁!

Hat bei mir schon duzende Male funktioniert...

Gtx., andY

mp-one schrieb: Hallo zusammen,

ich habe mittlerweile Post von Reichelt bekommen. Bei der besagten Maus handelt es sich um die Version mit dem kleinen schwarzen Taster. Ich habe schließlich folgenden Taster bestellt und eingelötet, er funktioniert sehr gut: „TASTER 3301 Kurzhubtaster 6x6mm, Höhe: 4,3mm, 12V, vertikal“.

Die andere Maus-Variante mit dem größeren gelben Taster (müsste 12x12mm sein) habe ich auch zweimal in meinen Beständen gefunden. Die beiden muss ich aber noch auf Funktion prüfen.

Beste Grüße und danke euch für die Infos!

Cool, prima 😎 !

Freut mich, dass ich helfen konnte 😉 !

Gtx., andY

Danke an alle für die Tipps. Bin gerade dabei meine STM1 "Made in Japan" (Mitsumi) zu reparieren.

Für diese Mausvariante mit den größeren, gelben Tastern bin ich auch fündig geworden. Es handelt sich um die Omron B3F-4055. Wie es scheint, werden diese Taster unverändert hergestellt.

Old_School schrieb: Für diese Mausvariante mit den größeren, gelben Tastern bin ich auch fündig geworden. Es handelt sich um die Omron B3F-4055. Wie es scheint, werden diese Taster unverändert hergestellt.

Ahh cool! Gut zu wissen 😎 !

Gtx., andY
